Di seguito lo schema fusibili del Suzuki Vitara anno 2019.

Ti ricordiamo di fare riferimento al libretto d’uso e manutenzione in dotazione sulla tua autovettura, il presente schema fusibili è a solo scopo informativo.

Il veicolo è dotato di tre tipi di fusibili, come riportato di seguito:

Fusibile principale

Il fusibile principale preleva la corrente direttamente dalla batteria al piombo- acido.

Fusibili primari

Si tratta dei fusibili posti tra il fusibile princi- pale e quelli singoli e sono utilizzati per i gruppi elettrici.

Fusibili singoli

Sono quelli che alimentano i singoli circuiti elettrici.

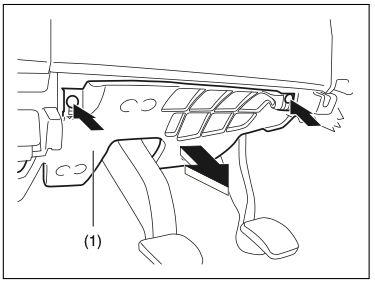

Per rimuovere i fusibili, usare l’estrattore presente nella scatola dei fusibili.

Per rimuovere i fusibili, usare l’estrattore presente nella scatola dei fusibili (Fig.1).

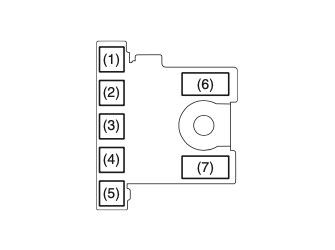

Fusibili Suzuki Vitara nel vano Motore

•

•

1	50A	FL7
2	50A	FL6
3	100A	FL5
4	80A	FL4
5	100A	FL3
6	60A -> 120A ->	FL2 FL2*1
7	100A –	FL1 VUOTO*1
8	–	VUOTO
9	30A 50A	Ventola Radiatore 2 Ventola radiatore *1
10	20A	Luci fendinebbia
11	7.5A	Faro 2
12	25A	Faro 3
13	25A	Centralina Esp
14	25A	Faro
15	30A	Retromarcia
16	30A 10A	DCDC 2*2 CONT*1
17	40A	Commutatore di accensione
18	40A	Motorino ESP
19	30A	Motorini di avviamento
20	–	Vuoto
21	40A –	FI*1 Vuoto
22	30A –	Ventola Radiatore*2 Vuoto
23	–	Vuoto
24	–	Vuoto
25	30A –	DCDC*2 Vuoto
26	30A 20A	FI prinicipale*3 VVT*1
27	20A	FI*4 Pompa del carburante
28	10A	Compressore dell’aria
29	15A –	Transaxle 1*2 Vuoto
30	30A	Ventilatore
31	–	Vuoto
32	15A –	Transaxle 5*2 Vuoto
33	7.5A	Segnale di avviamento
34	15A	Faro sinistro
35	15A	Faro abbagliante sinistro
36	10A	INJ DRV*1*3
37	20A	INJ DRV*1*3
38	10A	FI 2*1
39	15A	Faro destro
40	15A	Faro abbagliante destro

*1: modelli con motore K14D
*2: modelli con motore K10C, K14C e M16A *3: modelli con motore K10C e K14C
*4: modelli con motore M16A

Fusibili Suzuki Vitara sotto plancia

1	30A	BELT
2	20A	Temporizzatore alzacristalli elettrici
3	15A	Bloccasterzo
4	20A	Lunotto termico
5	20A	Tetto apribile
6	10A	DRL
7	10A	Specchi riscaldati
8	7.5A	Segnale di avviamento
9	15A	Presa accessori 2
10	30A	Alzacristalli elettrici
11	10A	Luci emergenza
12	7.5A	BCM
13	15A	Bobina di accensione
14	10A	Centralina ABS
15	15A	Presa accessori
16	10A	Centralina A-STOP
17	15A	Avvisatore ACUSTICO
18	10A	Luce di stop
19	10A	Airbag
20	10A	Luce retromarcia
21	15A	Tergi lavacristallo
22	30A	Tergicristallo
23	10A	Plafoniera abitacolo
24	15A	4WD
25	7.5A	Retronebbia DX
26	–	Vuoto
27	7.5A	Segnale accensione 1
28	15A	Radio 2
29	10A	Presa accessori 3
30	15A	radio
31	10A	Luci di posizione posteriori
32	20A	D/L
33	7.5A	Cruise Control
34	10A	Strumenti
35	7.5A	Segnale accensione 2
36	20A	Riscaldatore sedile

Il fusibile principale, i fusibili primari e alcuni fusibili singoli sono ubicati nel vano motore. Se si brucia il fusibile principale non funziona alcun componente elettrico. Se si brucia un fusibile primario non fun- ziona alcun componente elettrico nel corrispondente gruppo elettrico. Dovendo sostituire il fusibile principale, un fusibile primario o un fusibile singolo, si consiglia di utilizzare ricambi originali SUZUKI.
